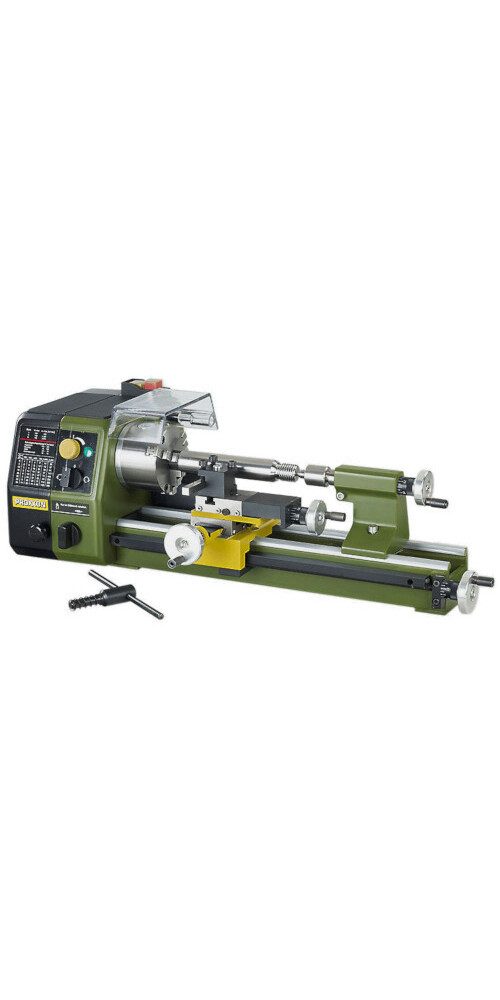

Produkt-Beschreibung:

• Zum Plan-, Längs- und Kegeldrehen, Gewindeschneiden.
• Für die Bearbeitung von Stahl, Messing, Aluminium und Kunststoff.
• Anbauflansch zur Befestigung der Bohr- und Fräseinrichtung PF 230.
• Spitzenweite 250 mm. Spitzenhöhe 70 mm. Spitzenhöhe über Support 43 mm.
• Sonstige technische Daten: 230 V. 50/60 Hz. Размер L 560, T 270, H 170 mm. Gewicht ca. 12 kg

Bestandteile:

Maschinenbett: Aus Maschinenguss mit breitbeiniger Prismenführung. Für schwingungsfreies Arbeiten auch bei hoher Belastung. Rückseitig Flansch zur Befestigung der Fräse PF 230. Abgedeckte Leitspindel.

Spindelstock: Aus Alu-Druckguss. Präzisionsgelagerte Hauptspindel (Rundlaufgenauigkeit ohne Futter 1/100 mm) mit 10,5 mm Durchlass. Futterseitig 70 mm auf 14 mm hohlgebohrt. Mit MK 2-Aufnahme. Drehschalter für die Zuschaltung des automatischen Vorschubs über Leit- und Zugspindel (wahlweise 0,05 oder 0,1 mm/U).

Reitstock: Aus Alu-Druckguss. Pinole Ø 18 mm, ausfahrbar bis 30 mm. Mit Millimeter-Skala, MK 1-Aufnahme und mitlaufender Körnerspitze.

Support: Bettschlitten aus Zink-Druckguss. Querschlitten und Oberschlitten aus Stahl (Verstellung 60 bzw. 45 mm). Wende-Stahlhalter für Drehstähle Размер 8 x 8 mm.

Antrieb: Leiser DC-Spezialmotor mit 3-stufigem Riemengetriebe für 300 - 900 und 3.000/min. Durch zusätzliche Drehzahlregelung (Vollwellenelektronik) je nach Riemenübersetzung auch auf 100 - 300 oder 1.000/min stufenlos einstellbar. Rechts- und Linkslauf. Relais-Schalter mit Not-Aus-Funktion und Wiederanlaufschutz.

Drehfutter: Hochwertiges 3-Backen-Futter nach DIN 8386 Klasse 1 (Rundlauftoleranz 0,04 mm). Spannbereich durch Wendebacken von 2 - 75 mm. Dazu Drehfutterschutz mit Sicherheitsabschaltung.

Handräder: Aus Aluminium, mit justierbarem Skalenring (1 Teilstrich = 0,05 mm, 1 Umdrehung = 1 mm).

Gewindeschneideinrichtung: Mit Wechselrädern für Links- und Rechtsgewinde der wichtigsten Steigungen (0,5 - 0,625 - 0,7 - 0,75 - 0,8 - 1 - 1,25 - 1,5).
