POPPSTAR

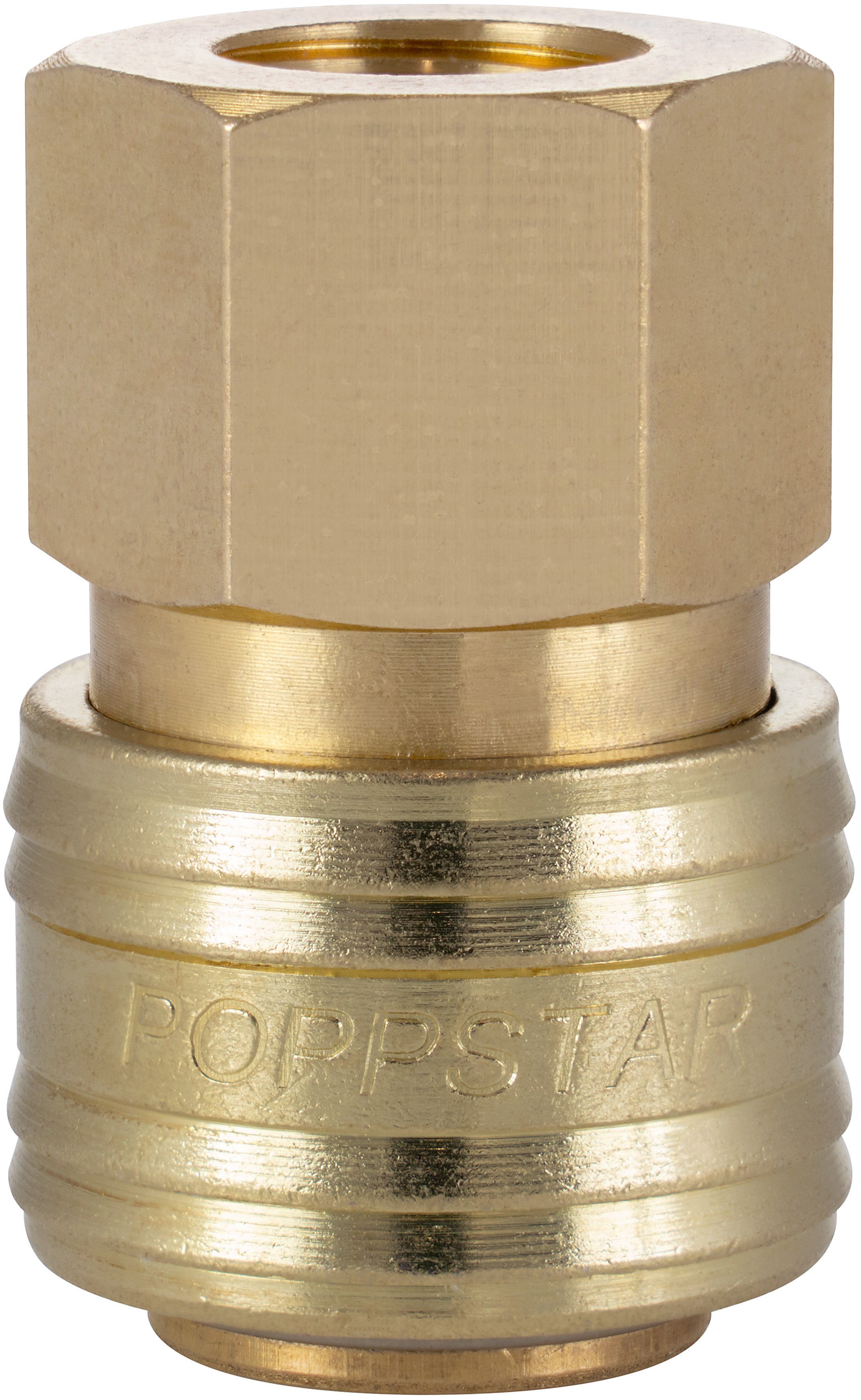

Schnellkupplung

(1-tlg., Schnellkupplung Druckluft NW 7,2), mit 1/4 Zoll Innengewinde für Druckluft-Anschluss

... mehr

Poppstar Schlauchkupplungen - für eine optimale Druckluftversorgung

Die universell einsetzbaren Messing-Verschlusskupplungen von Poppstar sind die ideale Ergänzung für Pneumatik-Werkzeuge in Industrie und Handwerk sowie im Hobby-Bereich. Sie sind kombinierbar mit den Druckluftprodukten vieler namhafter Hersteller. Die Anschluss- und Verbindungsstücke finden ihre Anwendung bei Druckluft-Schläuchen und Spiralschläuchen, bei Schlauchtrommeln sowie bei einer Vielzahl von Pneumatik-Werkzeugen wie Kompressoren, Ausblaspistolen, Handreifenfüllern, Schlagschraubern, Fettpressen, Pneumatik-Bohrmaschinen, Druckluft-Drehschraubern, Druckluftnaglern, Druckluftleitungen und vielem mehr.

Poppstar Druckluft-Kupplungen - Ihr zuverlässiges Hilfsmittel in den Bereichen Druckluftwerkzeuge, Kompressoren, Maschinenelemente und Fahrzeugtechnik!

Die Kupplungen können standardmäßig mit Druckluftanlagen genutzt werden, eignen sich aber auch für die Leitung von Flüssigkeiten bei niedrigem Druck. Dank der modernen Schnellanschlüsse ist die Arbeit mit den Kupplungen bei den verschiedensten Druckluftanwendungen sicher, schnell und auch für Hobby-Anwender ein Kinderspiel.

Kupplungsdose mit Schnellkupplung

Der Schnellverschluss mit der Schiebefeder ermöglicht eine Bedienung mit nur einer Hand: Einfach den Anschluss-Stecker einstecken, fertig – zum Entkoppeln die äußere Entriegelungs-Hülse der Kupplungsmuffe zurückschieben und den Stecker herausziehen. Dies wird ermöglicht durch eine Rückschlagkappe und den bewährten Kugel-Verriegelungsmechanismus: Die eingelassenen Stahlkugeln werden beim Kuppeln gegen die Federkraft nach außen gedrückt, verschließen sich in der Folge fest und sorgen so für eine hohe Betriebssicherheit.

Nutzungshinweise

Achtung: Bei falscher oder unsachgemäßer Nutzung, Überschreiten des Betriebsdruckes oder falscher Auswahl der Verbindungsstücke können Schnellkupplungen Sach- und Personenschäden verursachen.

Achten Sie beim Einkuppeln mit Einhandbedienung darauf, den Stecker bis zum Anschlag in die Kupplung zu drücken. Der Stecker rastet dabei hörbar ein.

Achten Sie beim Wechseln Ihrer Werkzeuge darauf, Kupplungsdose und Kupplungsstecker gut festzuhalten, da diese beim Entkoppeln noch unter Druck stehen.

Technische Daten

• Material Gehäuse, Hülse und Ventilkörper: Messing blank (MS58)
• Material Verschlusskugeln, Ventil und Ventilfeder: Edelstahl (A3)
• Material Dichtung: NBR (Nitrilkautschuk)
• Verriegelungsmechanismus: Einhand-Schnellverschlusskupplung einseitig absperrend
• Absperrung: einseitig absperrend
• Temperaturbereich: -40 °C bis +250 °C
• Betriebsdruck: max. 20 Bar

Abmessungen

• Nennweite Schnellkupplung: NW 7,2 mm (Europäischer Standard)
• Anschluss Gewindegröße: 1/4“ BSP (innen)
• Gesamtlänge: 41 mm
• SW (Schlüsselweite Sechskant): 22 mm
