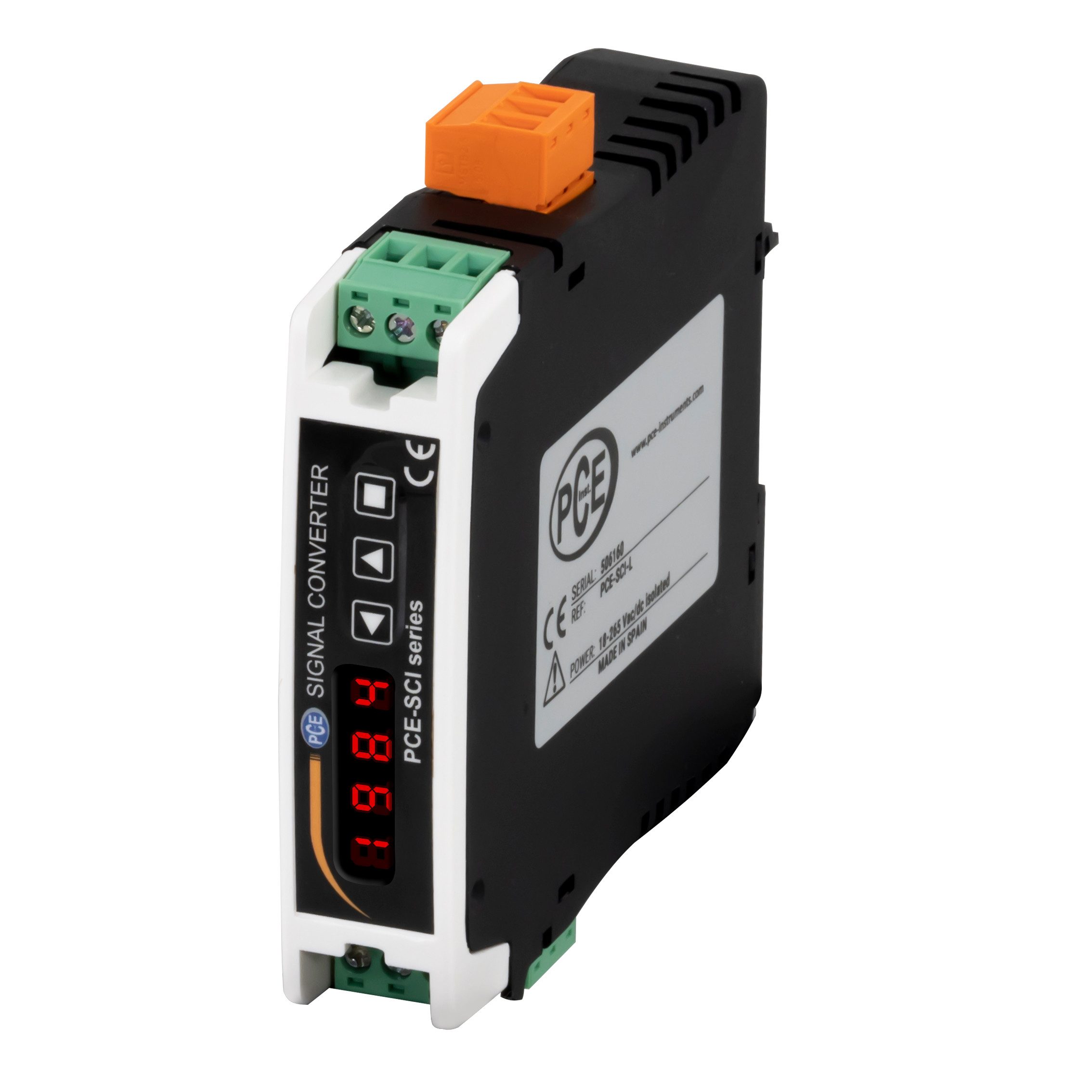

Spannungsprüfer PCE Instruments Spannungsmessumformer PCE-SCI-L

... mehr

Der Spannungsmeßumformer und Millivolt-Signale bietet eine Vielzahl an Konfigurationsmöglichkeiten um Signale zu wandeln. Bei dem Ausgangssignal kann zwischen 4 ... 20 mA und 0 ... 10 VDC gewählt werden. Konfigurierbar zur Messung von Wägezellen im Bereich 0 ... 5 mV bis 0 ... 80 mV, auch mit bipolaren Bereichen von ±5 mV bis ±80 mV. Zudem stellt er eine Erregerspannung von +5 VDC zur Versorgung der Wägezelle bereit. Der Spannungsmeßumformer hat eine universelle Stromversorgung von 18 bis 265 VAC/DC und eine Isolierung zwischen Eingangs-, Ausgangs- und Stromkreisen.

Die Eingangs- und Ausgangssignalbereiche sind über ein Tastenfeld mit Frontdisplay anpassbar. Der Spannungsmeßumformer hat eine „Passwort“-Funktion zum Blockieren des unbefugten Zugriffs auf das Konfigurationsmenü. Zudem ein „SOS“-Modus zur Unterstützung bei kritischen Wartungs- und Reparaturarbeiten, ohne den Herstellungsprozess zu beeinträchtigen. Konzipiert für den industriellen Einsatz, mit potenzieller Integration in eine Vielzahl von Anwendungen.

Konfigurierbare Informationsmeldungen (Tarawert, mV an Klemmen, Eingangssignalwert, Ausgangssignalwert, konfigurierte Bezeichnung, Signalprozentsatz, Prozesswert, Erregerspannungswert und Erregerstromwert). Manuelle „Force“-Funktionen zur Erzeugung niedriger und hoher Ausgangssignale zur Validierung der Ferninstrumentierung während der Installation.

Впередe Details zum Spannungsmeßumformer finden Sie in der Bedienungsanleitung unter Dokumente / Downloads.


technische Details:

Gleichspannung DC
Messbereich -80 mV ... +80 mV
Auflösung 0,1 mV
Genauigkeit je nach Eingangsbereich 0,05 bis 0,15 % FS.
Allgemeine technische Daten
Ausgänge 4 ... 20 mA, 0 ... 10 VDC
Display Typ 7 Segment, 2 Digits
Sicherheitsstandard CAT II / 300V
Montage 35 mm Hutschienenmontage
Isolierung 3000 Veff für 60 s (Eingang, Ausgang, Versorgung)
Menüsprache Englisch
Schutzklasse (Gerät) IP30
Spannungsversorgung 24 ... 240 V DC ±10%, 45 ... 65 Hz, isoliert
Gewicht 126 g
Abmessungen (L x B x H) 110 x 22 x 118 mm
Betriebsbedingungen 0 ... 50 °C , 0 ... 95 % r.F
Lagerbedingungen -20 ... 70 °C , 0 ... 95 % r.F
