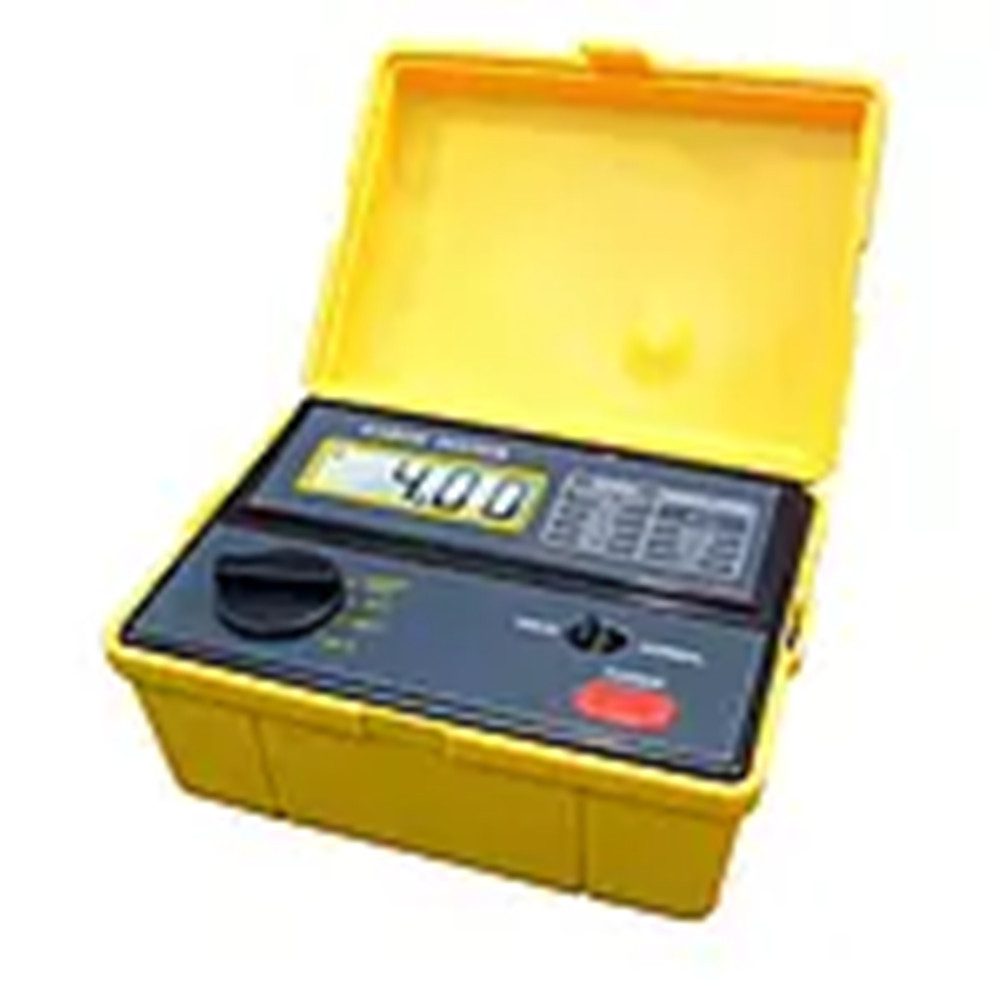

Spannungsprüfer PCE Instruments Erdungsmesser PCE-ET 3000

... mehr

Das Erdungsmessgerät besitzt ein abgedichtetes Gehäuse und ist für die für den professionellen Außendienst erforderlichen Sicherheitsmerkmalen gem. VDE 0413 ausgelegt. Der Erdungsmesser eignet sich besonders zur Messung von einzelnen Erdungselektroden und Blitzableitern sowie kleineren Erdungssystemen sowie zur Messung des Leitungswiderstandes und der Durchgängigkeit von Leitern und Kopplungs- oder Bauelementen. Modernste Schaltkreise reduzieren die Einflüsse von Erdspannung und Erdwiderstand umgebender Erdungselektroden auf ein Minimum.

Die Kalibrierung vom Erdungsmessgerät mit den beigefügten Prüfleitungen verhindert eine Beeinträchtigung der Genauigkeit. Die Test-Frequenz von 820 Hz verhindert den Einfluss von Streuströmen durch Netzfrequenzen und deren Harmonische. Впередhin verfügt das Meßgerät über einen eingebauten Filter zur Unterdrückung von Störsignalen. Der Erdungsmesser wird immer werkskalibriert ausgeliefert. Als optionales Zubehör kann das Messgerät aber auch laborkalibriert und nach ISO mit einem Zertifikat ausgerüstet werden. Durch Назадklappen des gelben Schutzdeckels vom Erdungsmessgerät (nach hinten) wird eine Steckleiste für die Anschlusskabel sichtbar. "E" für das schwarze, "P" für das grüne und "C" für das rote Anschlusskabel für die Erdungsspieße. Das Gerät verfügt über eine doppelte Ableitung.

Die Anschlussbelegung (je nach Art der Messfunktion (Erdwiderstand / Erdspannung) entnehmen Sie der Bedienungsanleitung (siehe oben).  Durchführung der Erdungsmessung Das Erdungsmessgerät wird über die Prüfleitungen mit den in den Erdboden eingesteckten Pflöcken verbunden. Um sehr genaue Messungen mit dem Erdungsmesser durchführen zu können, sollte der Erdboden feucht sein oder befeuchtet werden. Die Erdpflöcke sind in gerader Linie in dem Boden zu verteilen (zunächst die schwarze Erdleitung, dann die grüne Leitung für einen Erdmessstab und dann die rote Leitung für den zweiten Erdmessstab an die Pflöcke verbinden). Dann kann das Erdungsmessgerät in Betrieb gesetzt und die Hauserdung geprüft werden. Впередhin kann der Erdungsmesser auch innerhalb des Hauses verwendet werden, um z.B. die Verbindung und Güte von Wasserleitungen zur Hauserde zu prüfen. Das Erdungsmessgerät wurde nach IEC 1010-1 gefertigt und erfüllt die Sicherheitsbestimmungen für elektronische Prüfgeräte (CAT III).

Erdwiderstand
Messbereich 0 ... 19,99, 0 ... 199, 0 ... 1999 Ω
Auflösung 10/ 100 mΩ/ 1 Ω
Genauigkeit ±2 % +2 Stellen

AC- Spannung 50/60 Hz
Messbereich 0 ... 200 V AC
Auflösung 0,1 V
Genauigkeit ±3 % + 2 Stellen

Untere Messgrenze 0,01 Ω
Messstrom 2 mAeff/rms
Antwortzeit ca. 2,5 s
Messrate 4 s
Testfrequenz 820 Hz
Überbereichsanzeige      bei Overload erscheint eine „1“
Betriebsspannung 6 x 1,5 V Batterien
Abmessungen 160 x 120 x 65 mm
Gewicht 560 g
Sicherheit IEC- 1010- 1  EN 61010- 1 Installationskategorie III EMV EN 50081- 1  EN 50082- 1    entspr. DIN/ VDE 0413 Teil 7
