Montagewerkzeug Leistungsanalysator RS-232 Auswertesoftware

B: 210 cm, L: 280 cm

... mehr

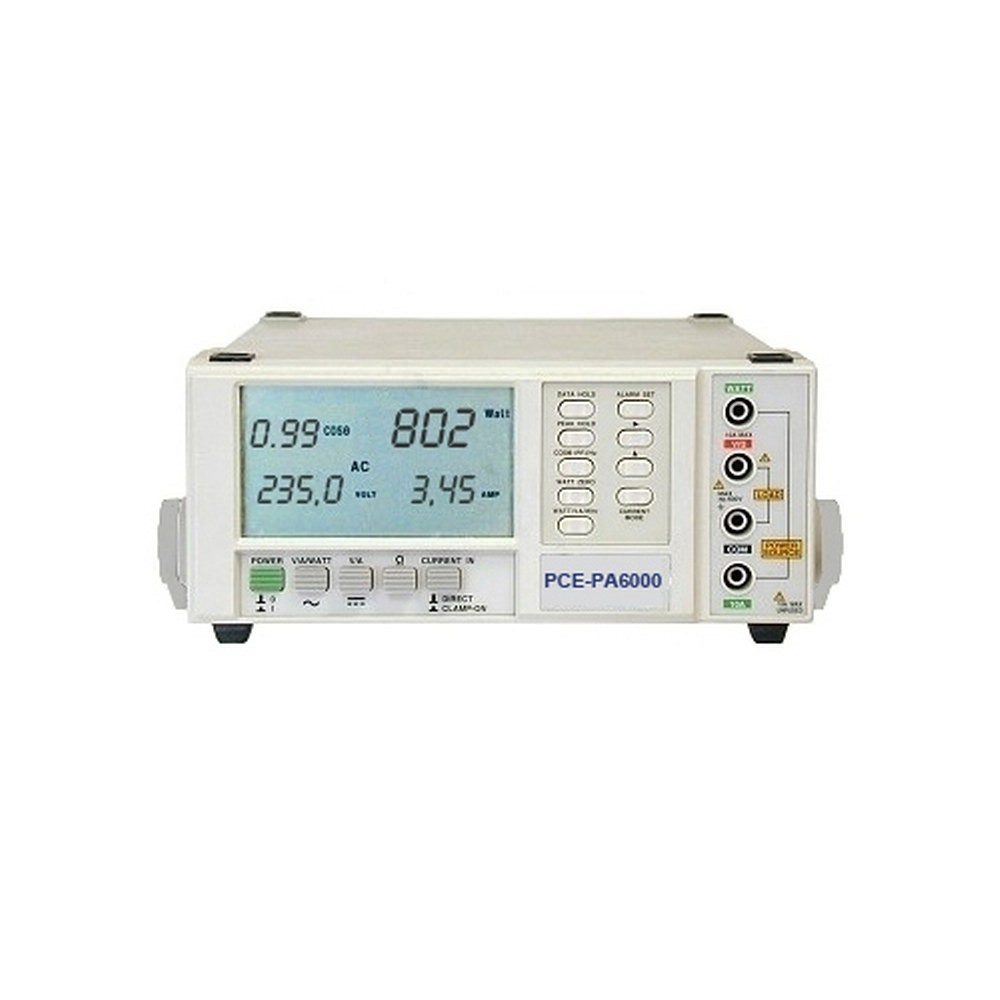

Der Leistungsanalysator PCE-PA6000 ist als Tischgerät oder portables Messgerät zur Messung von Wirkleistung, Scheinleistung, Leistungsfaktor, Energieverbrauch, Wechselspannung, Wechselstrom, Gleichspannung, Gleichstrom, Widerstand und Frequenz einsetzbar.

Die Strom- / Leistungsmessung kann mit diesem Leistungsanalysator entweder direkt mit den mitgelieferten Prüfleitungen, oder indirekt über Strommesszangen erfolgen. Der Analysator bietet weiterhin die Möglichkeit, Industrie- Stromwandler mit einem Übersetzungsverhältnis von 100/5 A oder 1000/5A anzuschließen.

Das große, gut ablesbare LCD-Display mit 93 x 52 mm stellt zeitgleich mehrere Messergebnisse dar, z.B. Watt, cos f, ACV, ACA. Über den optional lieferbaren Power-Adapter PCE-PA-ADP, können Verbraucher mit Schukostecker (bis 16 ACA) sehr einfach und sicher zur Messung und Analyse mit dem Leistungsanalysator verbunden werden. Das Messgerät verfügt über eine RS-232 Datenschnittstelle, und mit Hilfe der Analysesoftware können Sie die Daten auf einen PC übertragen, weiterverarbeiten und abspeichern. Somit ist es das ideale Gerät für den Einsatz in der Werkstatt oder zur Leistungsmessung und Fehlersuche an Verbrauchern vor Ort.

Technische Spezifikation Funktion Messbereich   Genauigkeit   Auflösung

Wirkleistungs-Messung (AC, Echtwertleistung), direkte Messung 1 W ... 6 kW  1 W  ±1,5 % + 5 dgt.

Wirkleistungs-Messung (AC, Echtwertleistung), über ext. Zangenadapter oder Stromwandler 1 W ... 999,9 kW  1 W  ±1,5 % + 5 dgt.

Scheinleistungs-Messung (AC) 0,01 VA ... 9,999 kVA  0,01 VA  ±2 % +2 dgt.

Leistungsfaktor (cos f) 0,00 ... 1,00  0,01  ±1,5 % + 2 dgt. KWh-Zähler 0,001 Wh ... 9999 kWh  0,001 Wh  ±1 % + 1 dgt. ACV / DCV 0,1 V ... 600 V  0,1 / 1 V  ±1 % + 1 dgt. (101 ... 600V) ACAeff/rms DCAeff/rms direkt max. 10 A  10 mA, mit induktivem Tastkopf max. 1000 A 1 A  ±1 % + 3 dgt. ACA mit Zange bis 2000 A (je nach Zange)

Frequenz 10,0 ... 999 Hz  0,1 Hz  1 % + 1 dgt. Ohm 1 Ω ... 19,99 kΩ  1 / 10 Ω  ±1 % +1 dgt.

Display 93 x 52 mm
Multifunktions-LCD- Anzeige
Umgebungsbedingungen max. 80 % relative Feuchtigkeit / 0 ... +50 °C
Spannungsversorgung 6 x 1,5 V AA Batterien oder Netzteil
Abmessungen (B x H x T) 280 x 210 x 90 mm
Gewicht 1600 g
Anwendungsbeispiele In der nebenstehenden Abbildung sehen Sie den Leistungsanalysator PCE-PA6000 im Einsatz in der Computer Instandsetzung. Bedingt durch die Verwendung des Poweradapters, lassen sich die Stromverbrauchs- und Leistungsmessungen ohne großen Verkabelungsaufwand bzw. Verdrahtungsaufwand schnell und sicher gegen Berüh- rungsspannungen durchführen. Hier sehen Sie das sehr große und informative LCD-Display vom Leistungsanalysator. Es weren bis zu vier Messwerte gleichzeitig dargestellt. Die Art und Weise der Anzeige ändert sich, je nach Funktionsmodus. Впередhin ist der optional lieferbare Poweradapter sehr schön zu sehen. Einfach den Adapter in die Steckdose stecken und den Verbraucher seinerseits mit Schukostecker und den Poweradapter verbinden. In dieser Anwendung wird die Heizleistung eines elektrischen Heizlüfters nach erfolgreicher Reparatur mit unseren Leistungsmesser PCE-PA6000 überprüft. Auch hier macht sich der Poweradapter sehr hilfreich bemerkbar. Einfachste Montage bei höchster Sicherheit, keine wie sonst üblich blanken Kabelenden weit und breit. Es können mit dem Leistungsanalysator alle Elektokleingeräte bis 16A direkt, wie auch Großverbraucher (mit Stromzange oder Stromwandler) sehr genau, sicher und einfach überprüft werden.
