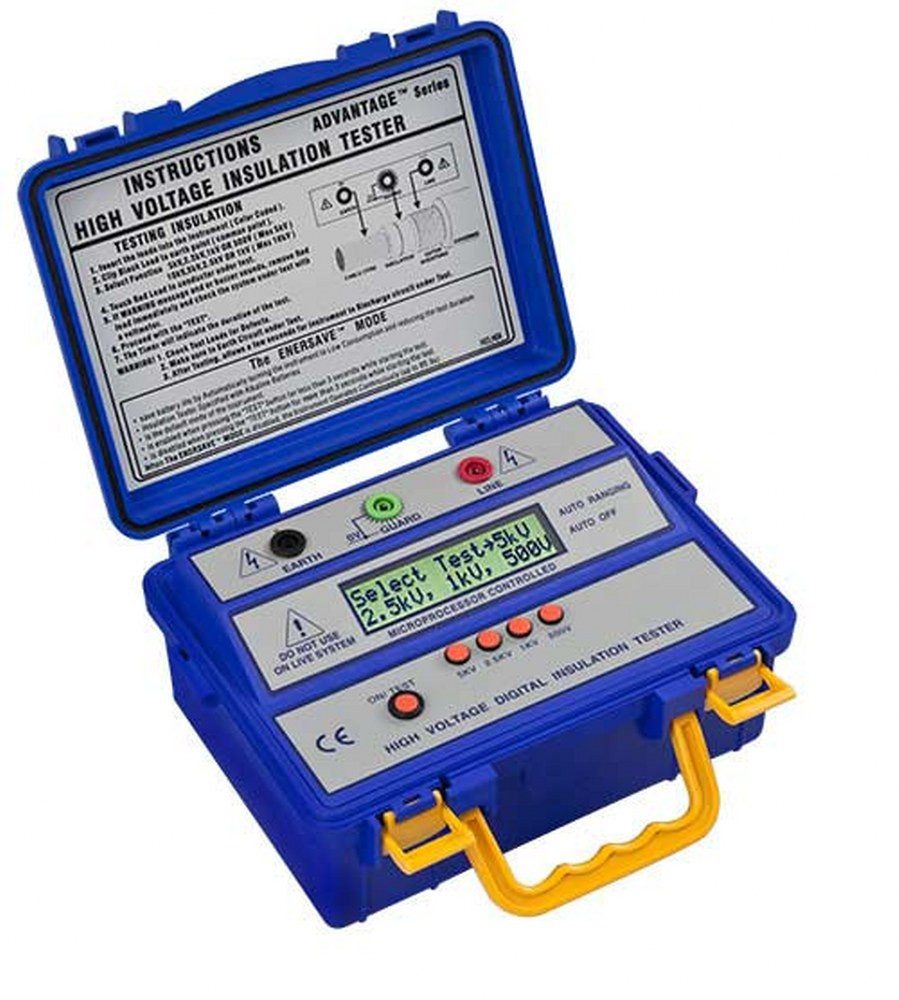

Montagewerkzeug Isolationmesser PCE-IT413

B: 250 cm

... mehr

Das Isolationsmessgerät PCE-IT413 sowie das PCE-IT414 entstammen einer Serie von hochgenau- en, widerstandsfähigen Testgeräten mit 6-stelliger Anzeige. Dieses Isolationsmessgerät ist speziell für den Außendiensteinsatz und den Betrieb unter erschwerten Messbedingungen entwickelt. Inte- grale Schutzschaltung zur Verhinderung von Messfehlern durch Kriechströme ist einer der Vorzüge.

Das Isolationsmessgerät ist mit CMOS Mikroprozessor ausgestattet und verfügt über ein akusti- sches und ein optisches Alarmsignal. Durch dieses Isolationsmessgerät sind sie in der Lage, mit 5kV bzw. 10kV (nur PCE-IT414) Prüfspannungen zu arbeiten. Die 10kV Prüfspannung des PCE-414 bieten nur sehr wenige Isolationsmessgeräte zu wesentlich höheren Preisen. Sie sind damit in der Lage, auch in Hochspannungsanlagen wirkungsvoll Isolationsmessungen durchzuführen. Seine unbegrenzte Kalibriergenauigkeit ist garantiert, da werkseitig auf hochgenaue digitale Messungen kalibriert (in EEPROM Schaltung gespeichert) wurde.

Definition des Isolationswiderstandes: Er ist der Widerstand in Ohm bei elektrischen Anlagen. Er ist somit von höchster Bedeutung für den Personenschutz gegen elektrischen Schlag und der Vorbeugung bzw. Vermeidung von Sachschäden durch unkontrolliert fließende Fehlerströme. Mittels Isolationsmessungen wird der Zustand der Isolation geprüft und beurteilt. Hier finden Sie eine Übersicht aller Isolationsmessgeräte.

Technische Daten Isolationsmesser-Modell PCE-IT413
DC-Prüfspannung 500 / 1.000 / 2.500 / 5.000 V
Isolationsmessbereiche / Prüfspannung 30 GΩ / 500 V 60 GΩ / 1.000 V 150 GΩ / 2.500 V 300 GΩ / 5.000 V
Genauigkeit ± 5 %
Ausgangsleistung max. 1 W
Isolationswiderstand zwischen elektrischer Leitung und Gehäuse 2000 MΩ / 2000V
Stehspannung zwischen Schaltung und Gehäuse 700 V AC für max. 1 Minute
AC-Vorwarnschaltung bei Spannungen von  >  450 V AC
Stromversorgung 8 x 1,5 V - Batterien
Abmessungen 250 x 110 x 190 mm (BxHxT)
Gewicht 1,5 kg
