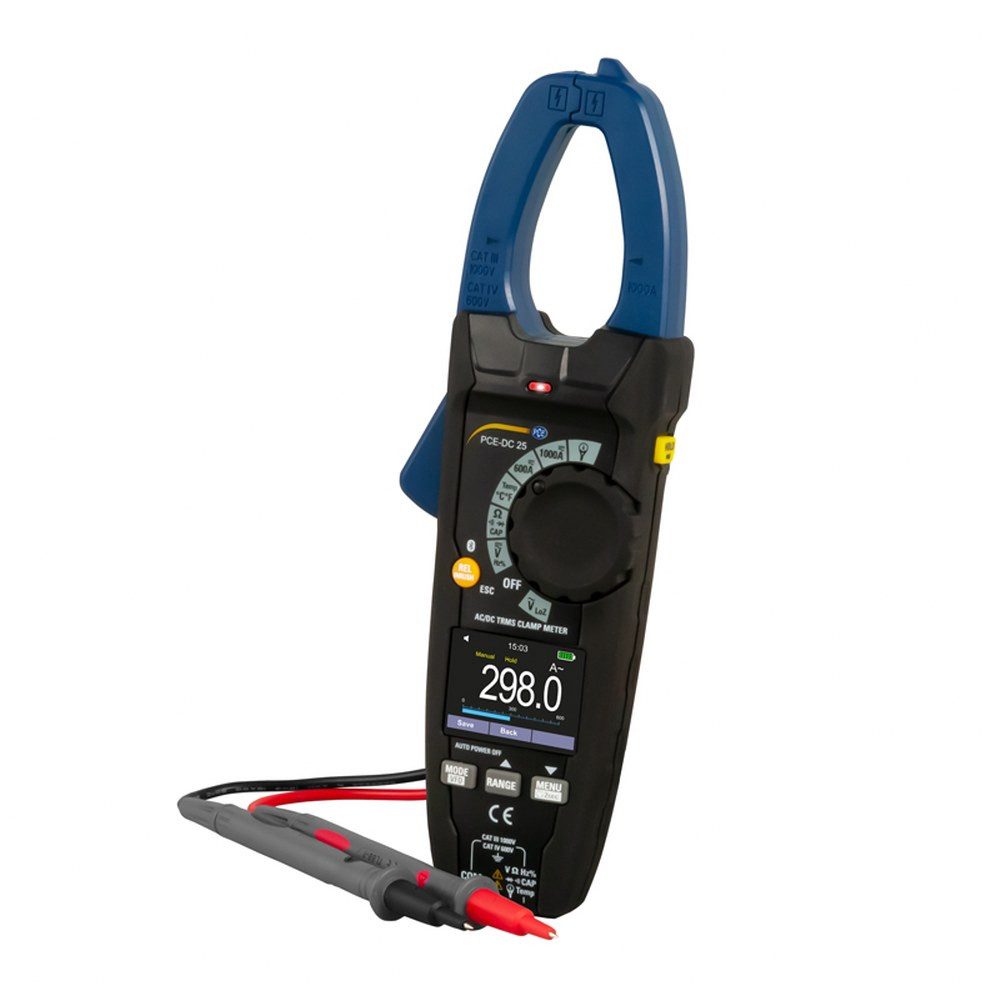

Montagewerkzeug Amperemeter PCE-DC 25, Bluetooth Schnittstelle / 0 - 1000 A AC/DC

B: 80 cm, L: 250 cm

... mehr

Das Amperemeter hat einen Messbereich von 0 … 1000 A AC/DC. Die Strommessung erfolgt induktiv über die Zange an dem Amperemeter. Dabei können stromführende Versorgungsleitungen mit einem Durchmesser von bis zu 32 mm mit dem Amperemeter verbunden werden. Mit der optionalen Rogowski Spule kann der Messbereich vom Amperemeter auf bis zu 3000 A AC erweitert werden. Bei der Strommessung verfügt das Amperemeter über Unterfunktionen. So kann mit dem Amperemeter der Einschaltstrom gemessen werden. Dies ist eine besonders wichtige Funktion, da Motoren, wie sie zum Beispiel in Belüftungsanlagen verbaut werden, oder auch Hallenbeleuchtungen im Einschaltmoment einen besonders hohen Strom benötigen.

Neben der Strommessung kann das Amperemeter auch Spannungen von 0 … 1000 V AC/DC, Widerstände, Frequenzen und Kapazitäten messen. Die Funktionen können über den Drehwahlschalter an dem Amperemeter eingestellt werden. Mit der NCV Funktion kann über die Stromzange berührungslos Spannungsfreiheit festgestellt werden. Sobald eine Spannung von 150 V AC anliegt wird dies über eine zusätzliche rote LED signalisiert. Diese Funktion ist bei jeder, über den Drehwahlschalter ausgewählten Messfunktion, aktiv. Für die optimale Ausleuchtung der Messstelle ist bei dem Amperemeter eine LED Lampe integriert.

Mit der Bluetooth Schnittstelle kann das Amperemeter mit einem Android oder iOS Gerät verbunden werden. Mit der kostenlosen App zu dem Amperemeter können die Messwerte angezeigt, gespeichert und weiterverarbeitet werden. Damit deckt das Amperemeter wegen der Vielzahl an Funktionen einen großen Bereich an Messaufgaben ab.

Gleichspannung
Messbereich 600,0 mV DC
Auflösung 0,1 mV DC
Genauigkeit ±(0,5 % + 8 Digits)
Messbereich 6,000 V DC
Auflösung 0,001 V DC
Genauigkeit ±(1,5 % + 5 Digits)
Messbereich 60,00 V DC
Auflösung 0,01 V DC
Genauigkeit ±(1,5 % + 5 Digits)
Messbereich 600,0 V DC
Auflösung 0,1 V DC
Genauigkeit ±(1,5 % + 5 Digits)
Messbereich 1000 V DC
Auflösung 1 V
Genauigkeit ±(1,5 % + 5 Digits)
Eingangsimpedanz >10 MΩ
Überspannungsschutz 1000 V AC/DC

Wechselspannung
Messbereich 6,000 V AC
Auflösung 0,001 V AC
Genauigkeit ±(1,5 % + 5 Digits)
Messbereich 60,00 V AC
Auflösung 0,01 V AC
Genauigkeit ±(1,5 % + 5 Digits)
Messbereich 600,0 V AC
Auflösung 0,1 V AC
Genauigkeit ±(1,5 % + 5 Digits)
Messbereich 1000 V AC
Auflösung 1 V AC
Genauigkeit ±(1,5 % + 5 Digits)
Spitzenwert (PEAK)
Genauigkeit ±10 %
Spitzenwert (PEAK)
Reaktionszeit 1 ms
Eingangsimpedanz >10 MΩ
Überspannungsschutz 1000 V AC/DC
Die Genauigkeit bezieht sich auf einen Messbereich von 10 ... 100 % bei einer Sinuswelle. Tiefpassfilter (LowZ) (50 ... 400 Hz)
Messbereich 6,000 V AC
Auflösung 0,001 V AC
Genauigkeit ±(3,0 % + 40 Digits)
Messbereich 60,00 V AC
Auflösung 0,01 V AC
Genauigkeit ±(3,0 % + 40 Digits)
Messbereich 300,0 V AC
Auflösung 0,1 V
Genauigkeit ±(3,0 % + 40 Digits)
Eingangsimpedanz <300 kΩ
Überspannungsschutz 1000 V AC/DC
Die Genauigkeit bezieht sich auf einen Messbereich von 10 ... 100 % bei einer Sinuswelle.

Wechsel- mit Gleichspannung (50 ... 400 Hz)
Messbereich 6,000 V AC
Auflösung 0,001 V AC
Genauigkeit ±(2,5 % + 20 Digits)
Messbereich 60,00 V AC
Auflösung 0,01 V AC
Genauigkeit ±(2,5 % + 20 Digits)
Messbereich 600,0 V AC
Auflösung 0,1 V AC
Genauigkeit ±(2,5 % + 20 Digits)
Messbereich 1000 V AC
Auflösung 1 V AC
Genauigkeit ±(2,5 % + 20 Digits)
Eingangsimpedanz >10 MΩ

Gleichstrom
Messbereich 600,0 A DC
Auflösung 0,1 A DC
Genauigkeit ±(2,5 % + 5 Digits)
Messbereich 1000 A DC
Auflösung 1 A DC
Genauigkeit ±(2,8 % + 5 Digits)
Überspannungsschutz 1000 A DC

Wechselstrom (50 ... 60 Hz)
Messbereich 600,0 A AC
Auflösung 0,1 A AC
Genauigkeit ±(2,5 % + 5 Digits)
Messbereich 1000 A AC
Auflösung 1 A AC
Genauigkeit ±(2,8 % + 5 Digits)

Überlastschutz 1000 A AC/DC

Flexible Stromzange (50 ... 400 Hz)
Messbereich 30,00 A AC
Auflösung 0,01 A AC
Genauigkeit ±(3,0 % + 5 Digits)
Messbereich 300,0 A AC
Auflösung 0,1 A AC
Genauigkeit ±(3,0 % + 5 Digits)
Messbereich 3000 A AC
Auflösung 1 A AC
Genauigkeit ±(3,0 % + 5 Digits)
Überlastschutz 3000 A AC/DC
Die Genauigkeit bezieht sich auf einen Messbereich von 10 ... 100 % bei einer Sinuswelle.

Widerstand
Messbereich 600,0 Ω
Auflösung 0,1 Ω
Genauigkeit ±(1,0 % + 10 Digits)
Messbereich 6,000 kΩ
Auflösung 0,001 kΩ
Genauigkeit ±(1,5 % + 5 Digits)
Messbereich 60,00 kΩ
Auflösung 0,01 kΩ
Genauigkeit ±(1,5 % + 5 Digits)
Messbereich 600,0 kΩ
Auflösung 0,1 kΩ
Genauigkeit ±(1,5 % + 5 Digits)
Messbereich 6,000 MΩ
Auflösung 0,001 MΩ
Genauigkeit ±(2,5 % + 5 Digits)
Messbereich 60,00 MΩ
Auflösung 0,01 MΩ
Genauigkeit ±(3,5 % + 10 Digits)
Überspannungsschutz 1000 V AC/DC
Durchgangsprüfung Signalton <50 Ω
Überspannungsschutz 1000 V AC/DC
Diodenprüfung Teststrom <1,5 mA
Maximale Spannung bei geöffnetem Stromkreis 3,3 V DC
Frequenzmessung Messbereich 9,999 Hz ... 99,99 kHz
Auflösung 0,01 ... 10 Hz
Genauigkeit ±(1,2 % + 5 Digits)
Überspannungsschutz 1000 V AC/DC
Empfindlichkeit >5 Vrms bei einem Tastverhältnis von 20 ... 80 %

Tastverhältnis
Messbereich 10,0 ... 90,0 %
Auflösung 0,1 %
Genauigkeit ±(1,2 % + 8 Digits)
Impulsbereich 40 Hz ... 10 kHz
Impulsamplitude ±5 V (0,1 ... 100 ms)

Kapazität
Messbereich 60,00 nF
Auflösung 0,01 nF
Genauigkeit ±(4,0 % + 20 Digits)
Messbereich 600,0 nF
Auflösung 0,1 nF
Genauigkeit ±(3,0 % + 8 Digits)
Messbereich 6,000 µF
Auflösung 0,001 µF
Genauigkeit ±(3,0 % + 8 Digits)
Messbereich 60,00 µF
Auflösung 0,01 µF
Genauigkeit ±(3,0 % + 8 Digits)
Messbereich 600,0 µF
Auflösung 0,1 µF
Genauigkeit ±(3,0 % + 8 Digits)
Messbereich 6000 µF
Auflösung 1 µF
Genauigkeit ±(5,0 % + 8 Digits)
Messbereich 60,00 mF
Auflösung 0,01 mF
Genauigkeit ±(5,0 % + 20 Digits)
Messbereich 100,0 mF
Auflösung 0,1 mF
Genauigkeit ±(5,0 % + 20 Digits)
Überspannungsschutz 1000 V AC/DC

Temperaturmessung (Thermoelement Typ K)   Messbereich -40 ... 600,0 °C
Auflösung 0,1 °C
Genauigkeit ±(1,5 % + 5 Digits)
Messbereich 600 ... 1000 °C
Auflösung 1 °C
Genauigkeit ±(1,5 % + 5 Digits)
Messbereich -40 ... 600,0 °F
Auflösung 0,1 °F
Genauigkeit ±(1,5 % + 9 Digits)
Messbereich 600 ... 1800 °F
Auflösung 1 °F
Genauigkeit ±(1,5 % + 9 Digits)
Überspannungsschutz 1000 V AC/DC
Die Genauigkeit bezieht sich auf das Messgerät ohne Temperatursonde. Spezifikationen beziehen sich auf einer stabilen Umgebungsbedingungen von ±1 °C. Bei langanhaltender Messung steigt der Messwert um 2 °C

Впередe Spezifikationen
Stromzangenöffnung 34 mm / 1,3 " NCV >150 V AC
Display LC Farbdisplay
Anzeige bei Messbereichsüberschreitung "OL" (Overload)
Messrate 3 Messwerte pro Sekunde
Schnittstelle Bluetooth
Betriebsbedingungen 5 ... 40 °C / 41 ... 104 °F   <80 % r. F. nicht kondensierend bei   31 °C / 87 °F linear sinkend zu 50 % r. F. nicht kondensierend bei 40 °C / 104 °F
Lagerbedingungen -20 ... 40 °C / -4 ... 140 °F <80 % r. F.    nicht kondensierend
Maximale Arbeitshöhe 2000 m / 7000 ft
Spannungsversorgung 3 x 1,5 V AAA Batterie
Automatische Abschaltung Ausgeschaltet, 15, 30, 45, 60 Minuten
Abmessungen 250 x 80 x 40 mm
Gewicht 365 g
