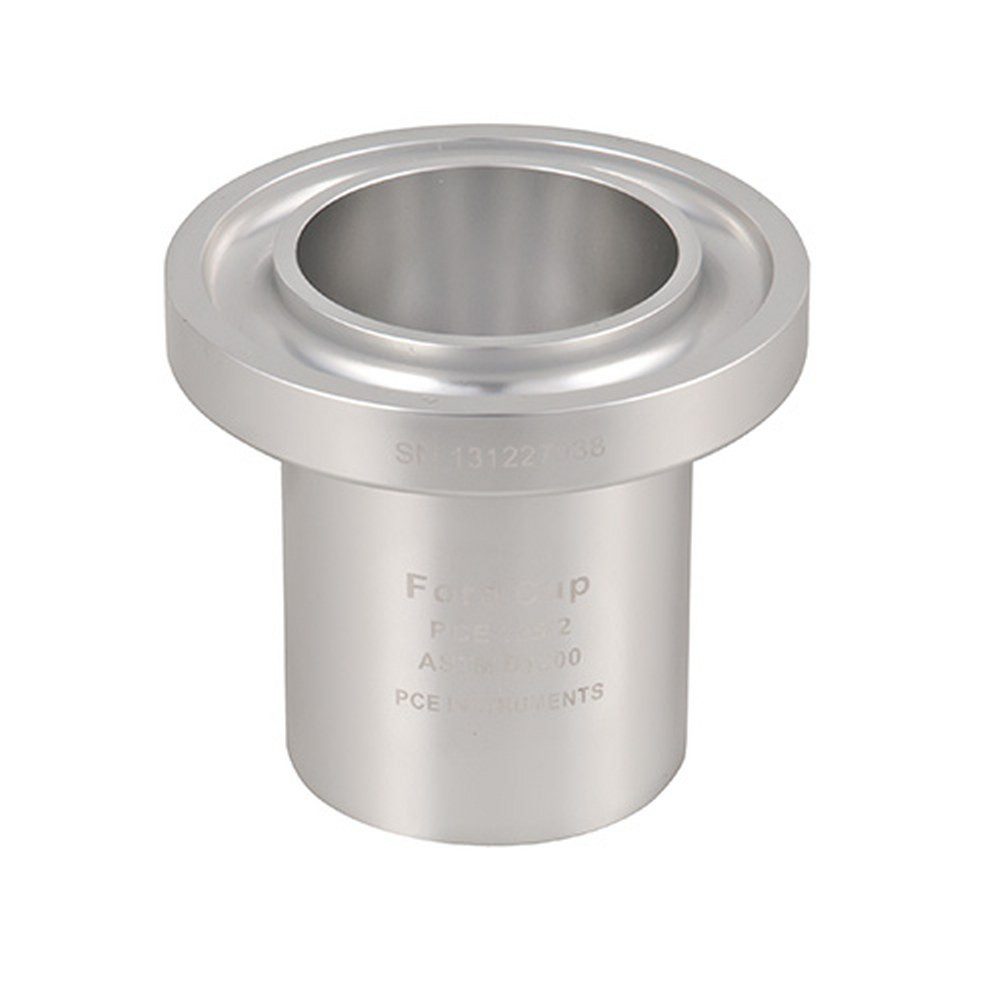

Leerglas Ford Auslaufbecher PCE-125/5

... mehr

Ford Auslaufbecher werden zur einfachen und schnellen Messung von Flüssigkeiten genutzt, um deren Viskosität zu bestimmen. Dabei muss jedoch berücksichtigt werden, dass das nur bei wenigerviskosen Flüssigkeiten gelingt. Zähflüssige Pasten und andere Substanzen mit einer hohen Viskosität sind nicht für die Messung mit einem Auslaufbecher geeignet. Der Aufbau eines Auslaufbechers ist nach einer Din genormt und somit immer gleich. Er besteht aus einem zylinderförmigen Hohlkörper der in den meisten Fällen in einer austauschbaren Düse endet. Die Öffnungen der Düsen unterliegen ebenso wie der Becher einer jeweiligen Din-Norm.

Eine Messung wird folgendermaßen durchgeführt. Erst hält man die Düse unterhalb zu und füllt die zu Messende Substanz ein. Dabei ist daraf zu achten, dass der Becher bis oben hin gefüllt ist. Eine Überlaufrinne verhindert, dass die Messung durch an den Seiten ablaufende Flüssigkeit, verfälscht wird. Dann wird die Glasplatte über den Rand des Bechers geschoben um noch überschüssiges Material zu entfernen. Nun können Sie die Düse wieder öffenen. Durch den dabei entstehenden Unterdruck bleibt das Material in dem Becher. Wenn Sie die Glasplatte nun waagerecht vom Becher ziehen, müssen Sie die Sptoppuhr aktivieren. Sobald nun der abfließende Strom das erste mal reißt, müssen Sie die Zeit stoppen und diese notieren.

Bei der Nutzung eines Auslaufbechers ist es besonders wichtig darauf zu achten, dass dieser nach jeder Messung gründlich gereinigt wird, da Rückstände in der Düse und dem Becher, die weiteren Ergebnisse verfälschen können. Auch tiefe oder viele Kratzer in dem Becher können zu Messunsicherheiten in dem Ergebnis führen, da das abgetragene Material das Volumen des Bechers verändert und somit die angegebene DIN-Norm nicht mehr einhält.

Technische Daten Modell PCE-125/5
innere vertikale Höhe 43 ±0,1mm
Düse Innen Ø   5,2 mm
Düse Außen Ø   7,6 ±0,5mm
Messbereich (mm²/s)   215 ... 1.413
Fließzeit sek. ±0,2   20 ... 105
Material Becher: eloxiertes Aluminium
Düse: Edelstahl
Norm International Standard ASTM D1200, D333 und D365
Abmessung Ø innen 50 mm Ø außen 85 mm Höhe 76 mm
Gewicht ca. 320 g
