BKS

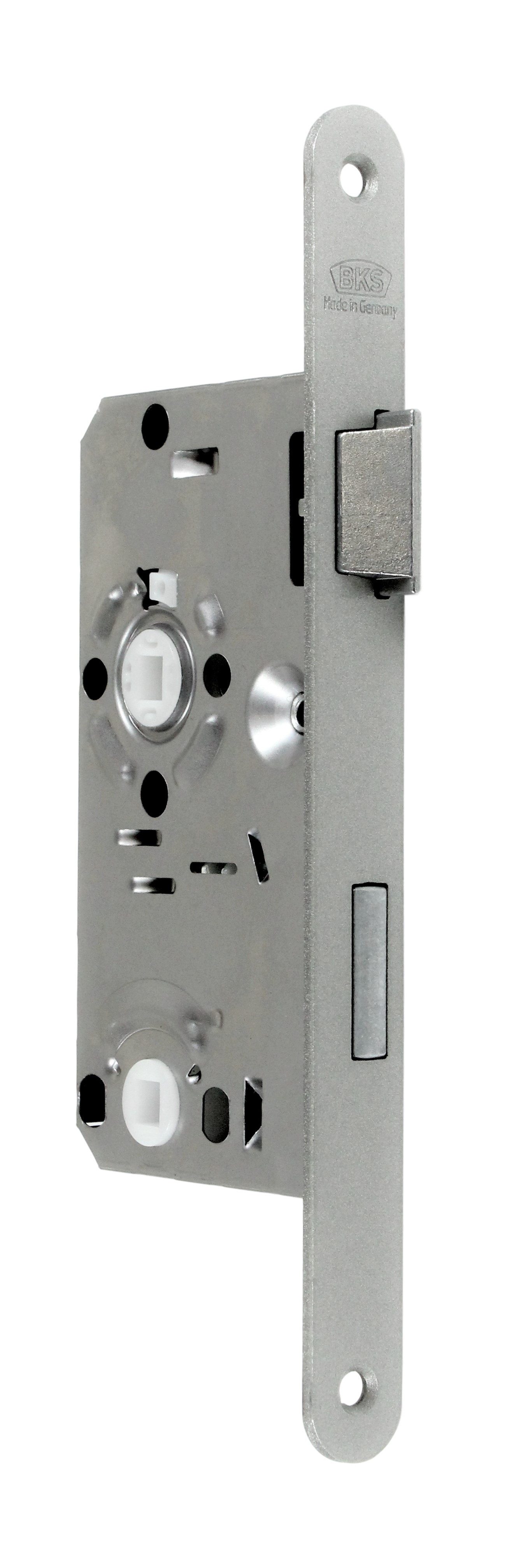

Einsteckschloss Badschloss, DIN Rechts, 55/78/8, Stulp: abgerundet, 20 x 235mm

Dornmaß 55 mm, Badschloss

... mehr

Hersteller: BKS GmbH

Herstellernummer: 2150163

Dieses Einsteckschloss gehört zu der Produktkategorie Zimmertürschloss. Zimmertürschlösser werden bei Innentüren in Wohnräumen und in Büros eingesetzt.

Lochung

Die Lochung/Schossbohrung ist für eine WC-Garnitur (Olive Vierkant).

Anschlagrichtung / DIN Richtung

Die Anschlagrichtung beschreibt , wo die Bänder an der Tür befestigt sind. Dieses Schloss ist für eine Tür mit der DIN Richtung DIN Rechts. Wenn Sie vor der Tür stehen, sodass Sie die Bänder/Scharniere sehen können, befinden sich die Bänder auf der rechten Seite der Tür.

Dornmaß

Das Dornmaß wird von der mitte Vierkant Loch bis Vorderkante Stulp gemessen und hat bei diesem Schloss ein Maß von 55mm.

Entfernung

Die Entfernung beschreibt das Maß von mitte Vierkantloch bis mitte Schlossbohrung (beim Badschloss mitte Vierkant der Olive) und hat bei diesem Schloss einen Wert von 78mm.

Впередe Maße finden Sie in den Skizzen bei den einzelnen Produkten.

Schlossfalle (Falle) und Riegel

Die keilförmige Falle aus Zinkdruckguss hält die Tür im Schließblech, nachdem diese ins Schloss gefallen ist. Die Falle wird über eine Feder aus dem Schloss raus gedrückt. Zum öffnen der Tür wird die Falle über die Schlossnuss mit dem Türdrücker zurück gezogen. Der Riegel aus Zinkdruckguss verriegelt die Tür und wird mit dem Olive der WC-Garnitur bedient.

Vierkant

In der Schlossnuss befindet sich ein Vierkantloch für den Vierkant, an dem die Türdrücker/Türgriffe befestigt werden. Beim betätigen der Türgriffe wird über den Vierkant und die Schlossnuss die Falle zurückgezogen, sodass die Tür geöffnet werden kann. Die Размер von dem Vierkantloch für den Türdrücker ist 8mm groß. Sollte der vorhandenen Vierkant kleiner als die Lochung sein, kann dies mit einer Ausgleichshülse ausgeglichen werden.

Beanspruchungsklassen

Schlösser werden in die Beanspruchungsklassen 1-4 eingeteilt. Das Schloss gehört zur Klasse 1 Kategorie und gehört somit zu den weniger beanspruchten Schlössern. Schlösser der Klasse 2 kommen z.B. bei Zimmertüren im Wohnbereich zum Einsatz.

Funktion

Dieses Schloss ist ohne Wechselfunktion. Das bedeutet, dass die Falle der Tür nur über den Türdrücker zurückgezogen werden kann.

Stulp

Der Stulp ist das nach dem Einbau noch sichtbare Abschlussblech. Die Stulpform ist abgerundet. Die Höhe ist 235mm, die Breite hat 20mm und die Stärke des Blechs hat 3mm.
