GOSSEN METRAWATT

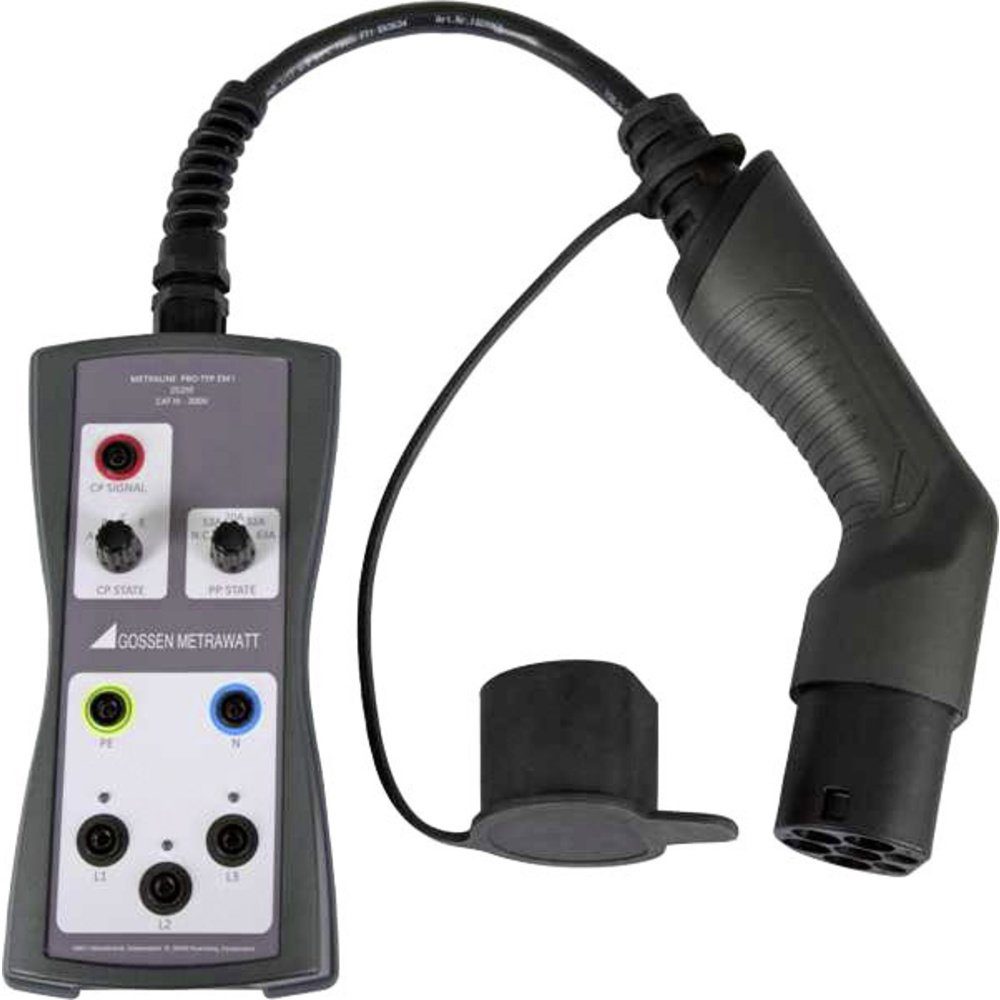

Spannungsprüfer Gossen Metrawatt Z525G METRALINE PRO-TYP EM II Prüfadapter 1 St.

METRALINE PRO-TYP EM II

... mehr

Überblick

1- und 3-phasiger Prüfadapter zum Prüfen der Wirksamkeit von Schutzmaßnahmen an E-Ladepunkten mit dem Profitest Master, Simulation von fiktiv angeschlossenen Elektrofahrzeugen sowie Simulation der Strombelastbarkeit von Ladegarnituren gemäß IEC 61851-1
Fahrzeugsimulation (CP)
Fahrzeugzustände A, B, C und E werden über Drehschalter eingestellt
Kabelsimulation (PP)
Die verschiedenen Codierungen für Ladekabel mit 13 A, 20 A, 32 A und 63 A sowie „kein Kabel angeschlossen“ können
über Drehschalter simuliert werden
Fehlersimulation
Simulation eines Kurzschlusses zwischen CP und PE über Drehschalter
Anzeige der Phasenspannungen über LEDs
je nach E-Ladestation können eine oder drei Phasen aktiv sein
Prüfen von E-Ladestationen mit fest angeschlossenem Ladekabel durch verlängerten CP-Prüfstift
CP-Buchse zur Auswertung des PWM-Signals

METRALINE PRO-TYP EM II:
Der Anschluss der Messkabel des Profitest Master erfolgt über 4 mm Sicherhe

Eigenschaften

Funktionen:
Fahrzeugsimulation (CP)
Gemäß IEC 61851 können die Zustände A, B, C und E simuliert werden. Die verschiedenen Fahrzeugzustände werden über den
Drehschalter eingestellt.
Zustand A kein Fahrzeug angeschlossen
Zustand B Fahrzeug angeschlossen, aber nicht bereit zum Laden
Zustand C Fahrzeug angeschlossen und bereit zum Laden, Belüftung des Ladebereichs nicht gefordert
Zustand E Fehler - Kurzschluss CP – PE über interne Diode
Kabelsimulation (PP)
Es können die verschiedenen Codierungen für Ladekabel mit 13 A, 20 A, 32 A und 63 A simuliert werden. Außerdem ist es
möglich, den Zustand „kein Kabel“ zu simulieren.
Die Simulation der verschiedenen Ladekabel erfolgt durch Schalten verschiedener Widerstände zwischen PP und PE mithilfe des
Drehschalters.

Lieferumfang

1x Prüfadapter PRO-TYP EM II + 1x Bedienungsanleitung
